高壓電磁閥工作原理
2021/9/13 8:46:33??????點擊：

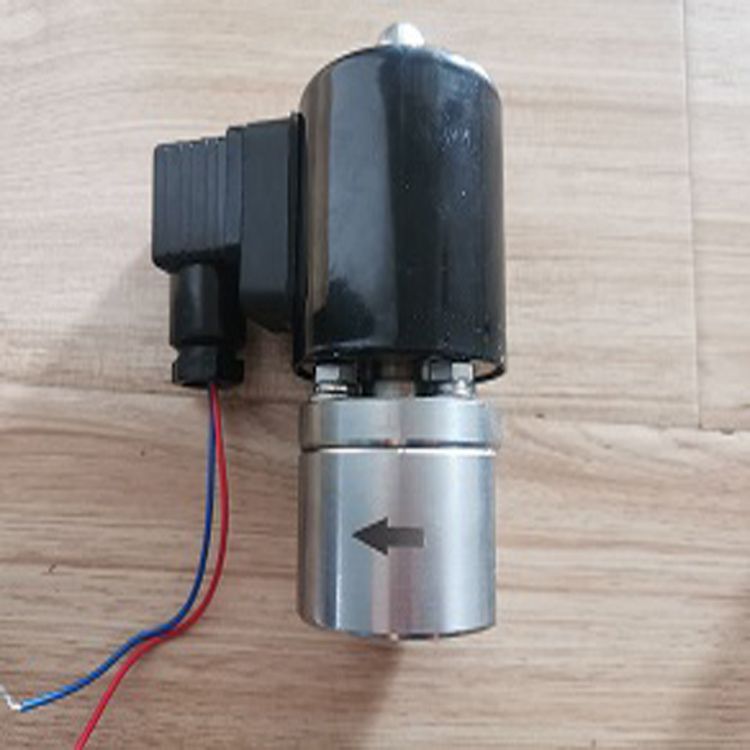

高壓電磁閥分直動式和先導式兩種結構原理，三維密封結構可靈活選配不同的密封材質，閥門可達零泄漏。電磁閥根據材質可分為黃銅電磁閥和不銹鋼電磁閥兩種。
結構特點
先導膜片式，≤壓力50bar
設計緊湊，精巧美觀 溫升低，無噪音，零泄漏
動作響應迅速，高頻率 ，品質可靠
如介質含有雜質，閥前必須裝過濾器(濾網大于等于80目/厘米2);且無凝固或晶體現象。
工作原理
常閉：當線圈通電時，先導閥芯吸合，先導孔打開，閥上腔卸壓，活塞靠下腔介質壓力推動，電磁閥打開;當線圈斷電時，先導閥芯靠彈簧復位，先導孔關閉，閥上腔由活塞節流孔增壓和復位彈簧的推力，電磁閥關閉。
常開：當線圈通電時，先導孔關閉，閥上腔由活塞節流孔增壓和復位彈簧的推力，電磁閥關閉。當線圈斷電時，先導閥芯靠彈簧復位，先導孔打開，閥上腔卸壓，活塞靠下腔介質壓力推動，電磁閥打開。
安裝注意事項
1、安裝前應參閱該產品的說明書,是否符合你的使用要求。
2、管路使用之前應沖洗干凈,介質不清潔的應安裝過濾器,以防止雜質妨礙閥門的正常工作。
3、長時間停用后的電磁閥,應排清凝結物后方便使用;拆洗時各零件要按順序放好再恢復原狀裝好。
4、電磁閥一般是單向工作的,不能反裝,閥上箭頭是管路流體的運動方向,必須保持一致。
5、電磁閥在結冰場所重新工作時應加熱處理,或設置保溫措施。
6、電磁閥安裝一般閥體水平,線圈垂直向上,有部分產品可以任意安裝,但在條件允許時垂直安裝,以增長使用壽命。
7、電磁線圈引出線(連接器)連接好后,應確認是否牢固,聯接電器元件觸點不應抖動,松動將引起電磁閥不工作。連續要生產工作的電磁閥,采用旁路,便于檢修,不影響生產。
技術參數
閥體材質：黃銅或不銹鋼。
適用介質：水、氣、油、蒸汽、燃氣、腐蝕流體等。
溫度范圍：-100—+200℃。
介質粘度：小于50C St(大于時需定制)。
防護性能：防水、防爆(Exd IICT5)、防腐。
接線方式：接線座式;引線式;插頭式。
控制方式：常開、常閉。
電源電壓: DC12—127V; AC36—380V。
連接方式：內螺紋、法蘭(外螺紋和特殊接口可定做或加轉接頭)。
泄 漏 量：零。
