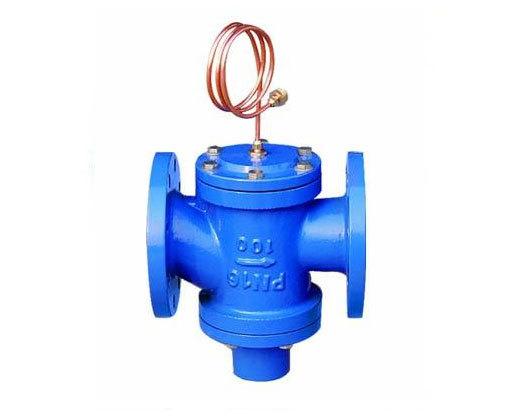

不銹鋼自力式壓差控制閥

更新：2021/4/14 20:58:14??????點擊：

品牌：???閥天
型號：???

產品介紹

自力式壓差控制閥--主要外型尺寸（法蘭連接尺寸按GB4216規定）

DN mm	連接方式	L mm	H（mm）		流量 m3/h	適用介質	介質溫度	主要零件材料
DN mm	連接方式	L mm	定壓差型	可調壓差型	流量 m3/h	適用介質	介質溫度	主要零件材料
15	螺紋	110	95	145	0.2-1	水	0～100℃	閥體、上蓋和下蓋為鑄鐵、閥芯為銅、膜片為尼龍強化橡膠、彈簧為不銹鋼
20		110	110	150	0.3-1.5
25		115	130	165	0.5-2
32	法蘭	130	140	190	1-4
40		200	190	340	1.5-6
50		215	205	355	2-8
65		230	240	390	3-12
80		275	300	500	5-20
100		290	350	550	10-30
125		310	380	580	15-45

自力式壓差控制閥--主要技術參數

型號	公稱壓力	殼體試驗壓力	壓差控制范圍
			定壓差型	可調壓差型
ZYC-16-H3T	1.6MPa	2.4MPa	100KPA、20KPA、30KPA	10～30KPA

工作原理：
以安裝在回水管道上的ZYC型自力式壓差控制閥為例說明工作原理。當供水壓力p1增大或減小時，信號由連接管傳如膜片上腔，帶動閥芯下移，使閥座的流通面積減小或增大。P2-P3也增大或減小，直到P1-P2保持原值恒定。當回水壓力P3增大或減小的瞬間同閥座流向出口的流速降低或升高，膜片下壓力P2也在這個瞬間增高或降低，帶動閥芯上移或下移，知道膜片的受力重新平衡，P2恢復原值，P1-P2保護原值恒定，從而保證了被控系統的供回水間壓差基本不變。
